Heat inserts voor 3D printen
Heat inserts zorgen voor sterke en duurzame schroefdraadverbindingen in FDM- en SLS-onderdelen. Deze onderdelen worden vaak gemonteerd en gedemonteerd. Inserts zijn betrouwbaarder dan direct schroeven in kunststof. Ook geven ze technische onderdelen, behuizingen en series een professioneler resultaat. Bij Vormz plaatsen we heat inserts voor prototypes, kleine series en grote productieseries. Daarbij denken we mee over materiaalkeuze, gatdiameters, wanddiktes en de juiste montageoplossing.
Wat zijn heat inserts?
Heat inserts, ook wel heat set inserts, threaded insert of schroefdraad inserts genoemd, zijn messing draadbussen met interne schroefdraad. Ze worden met warmte in kunststof geplaatst.
Door de karteling aan de buitenzijde verankert het kunststof zich rondom de insert. Hierdoor ontstaat een stevige montageverbinding met een hogere uittreksterkte dan bij direct schroeven in kunststof.
Veelgebruikte maten zijn: M2, M3, M4 en M5
Voor technische behuizingen, montagepunten en machineonderdelen is M3 vaak een veelgebruikte standaardmaat.
Waarom heat inserts gebruiken in 3D prints?
Direct schroeven in kunststof werkt prima voor eenvoudige prototypes of incidentele montage. Bij functionele toepassingen ontstaan echter vaak problemen, zoals:
- Slijtage van schroefdraad
- Uitscheuren van montagepunten
- Beperkte klemkracht
- Scheurvorming rondom schroefgaten
- Inconsistente montagekwaliteit
Met heat inserts ontstaat een sterkere en duurzamere verbinding. Dat maakt ze vooral geschikt voor onderdelen die regelmatig geopend, gesloten, gemonteerd of gedemonteerd worden.
Belangrijke voordelen van heat inserts zijn:
- Hogere mechanische sterkte
- Langere levensduur van het onderdeel
- Geschikt voor herhaald demonteren
- Professionele montagekwaliteit
- Betere betrouwbaarheid bij serieproductie

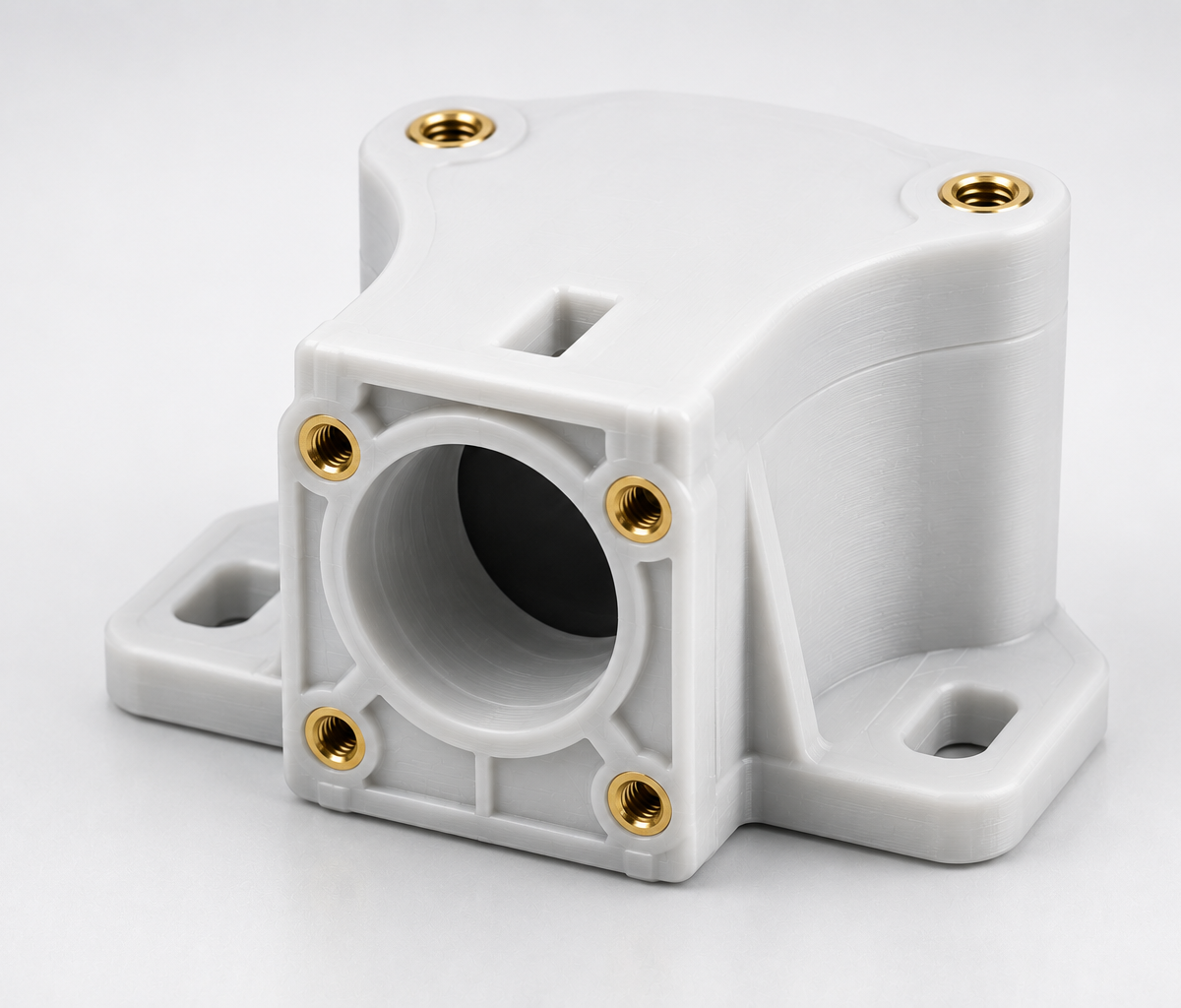

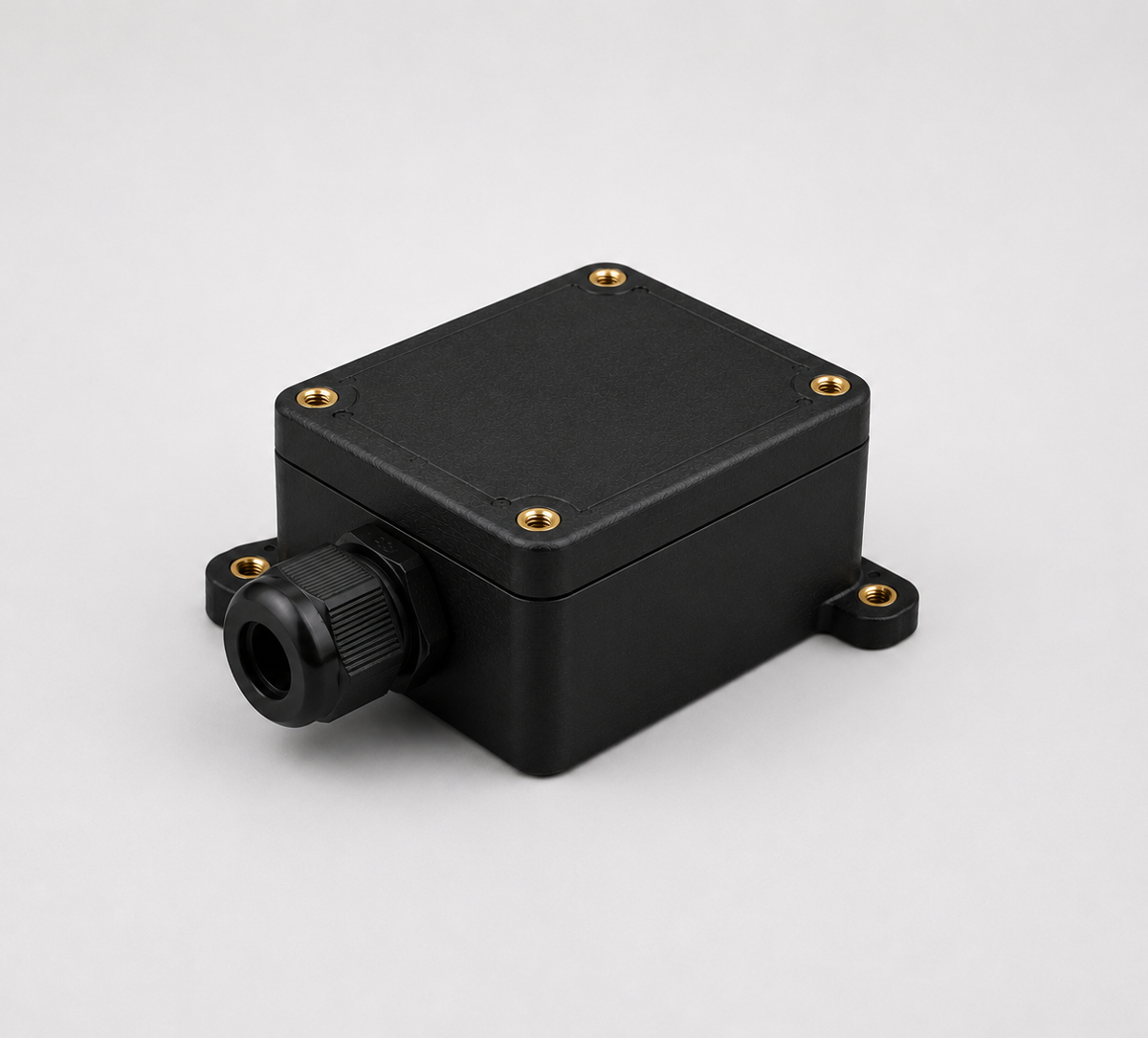

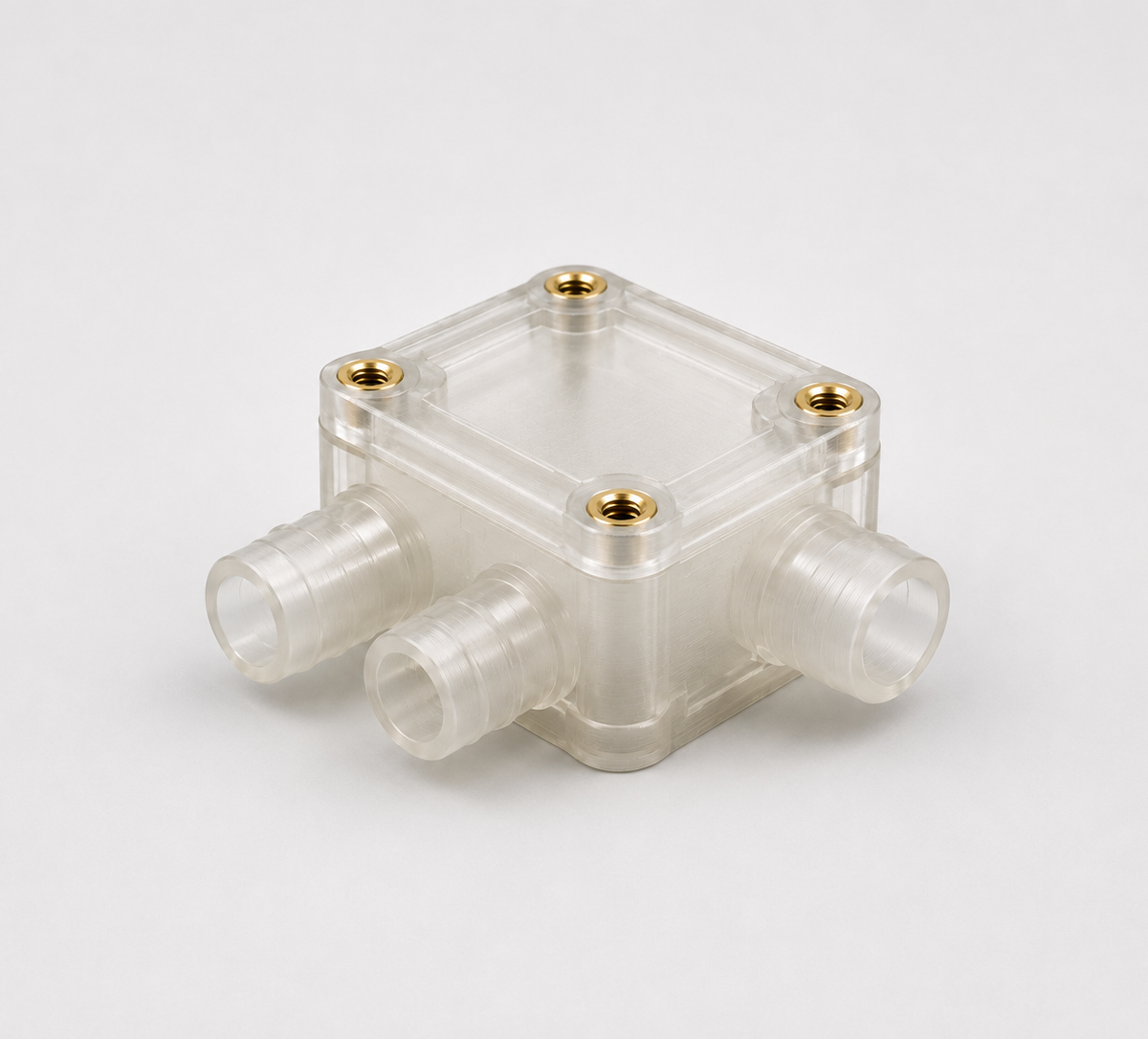

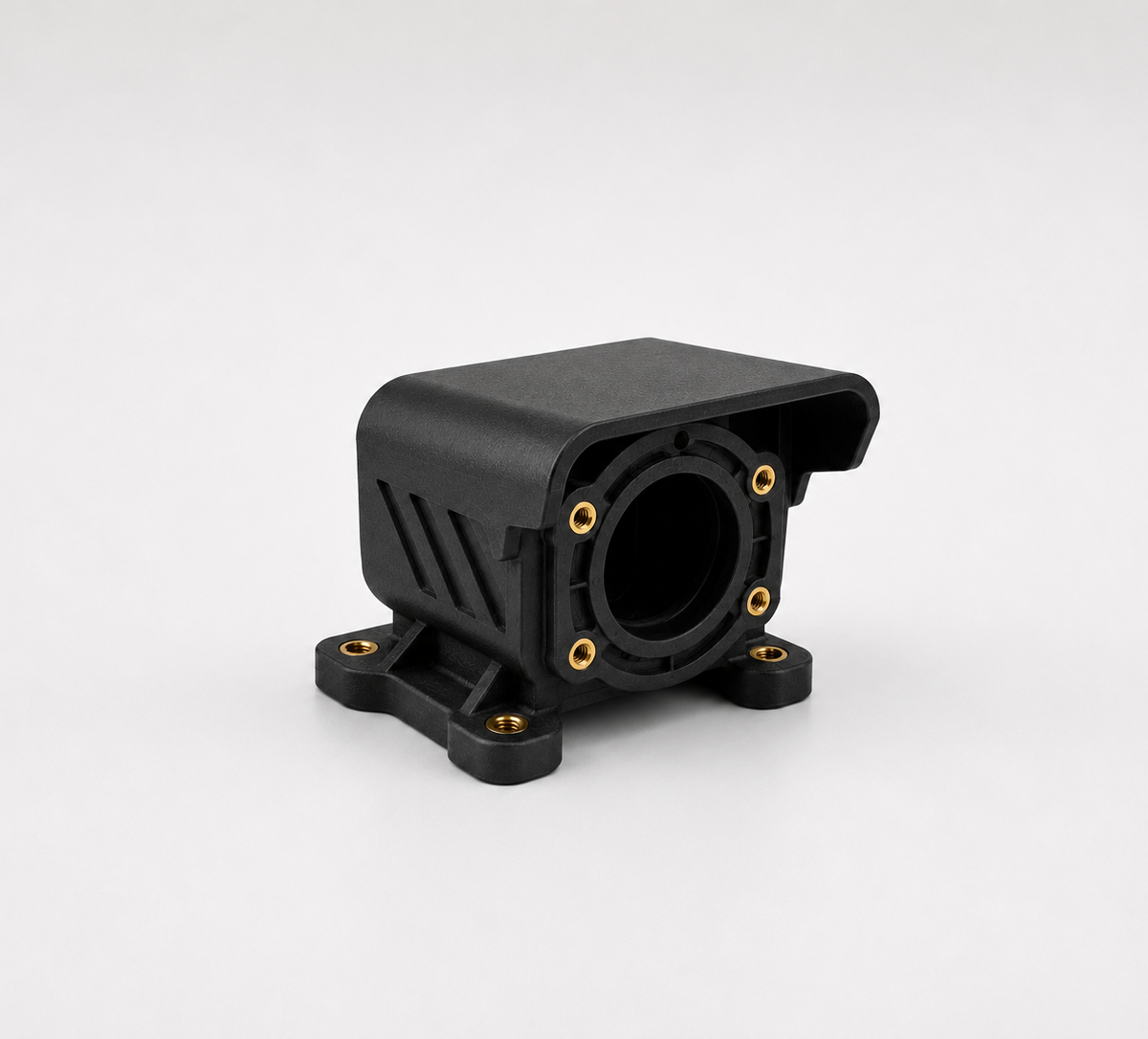

Heat inserts bij FDM 3D printen
Bij FDM 3D printen worden heat inserts vaak toegepast in technische kunststof onderdelen. Materialen zoals ASA, ABS, PETG, Nylon en PC zijn hiervoor goed geschikt.
De insert wordt met een verwarmde insert tool of soldeerbout gecontroleerd in het kunststof geplaatst. Het materiaal smelt lokaal en vormt zich rondom de insert. Na afkoeling zit de messing insert stevig in het onderdeel verankerd.
Belangrijke aandachtspunten bij FDM zijn:
- Voldoende wanddikte rondom de insert
- De juiste printoriëntatie
- Voldoende perimeterlijnen
- Voldoende afstand tot randen
- Correcte gatdiameter
Voor een M3 heat insert ligt de gatmaat rond de 4.7 mm. De exacte maat hangt af van het materiaal, de printtolerantie en het type insert.

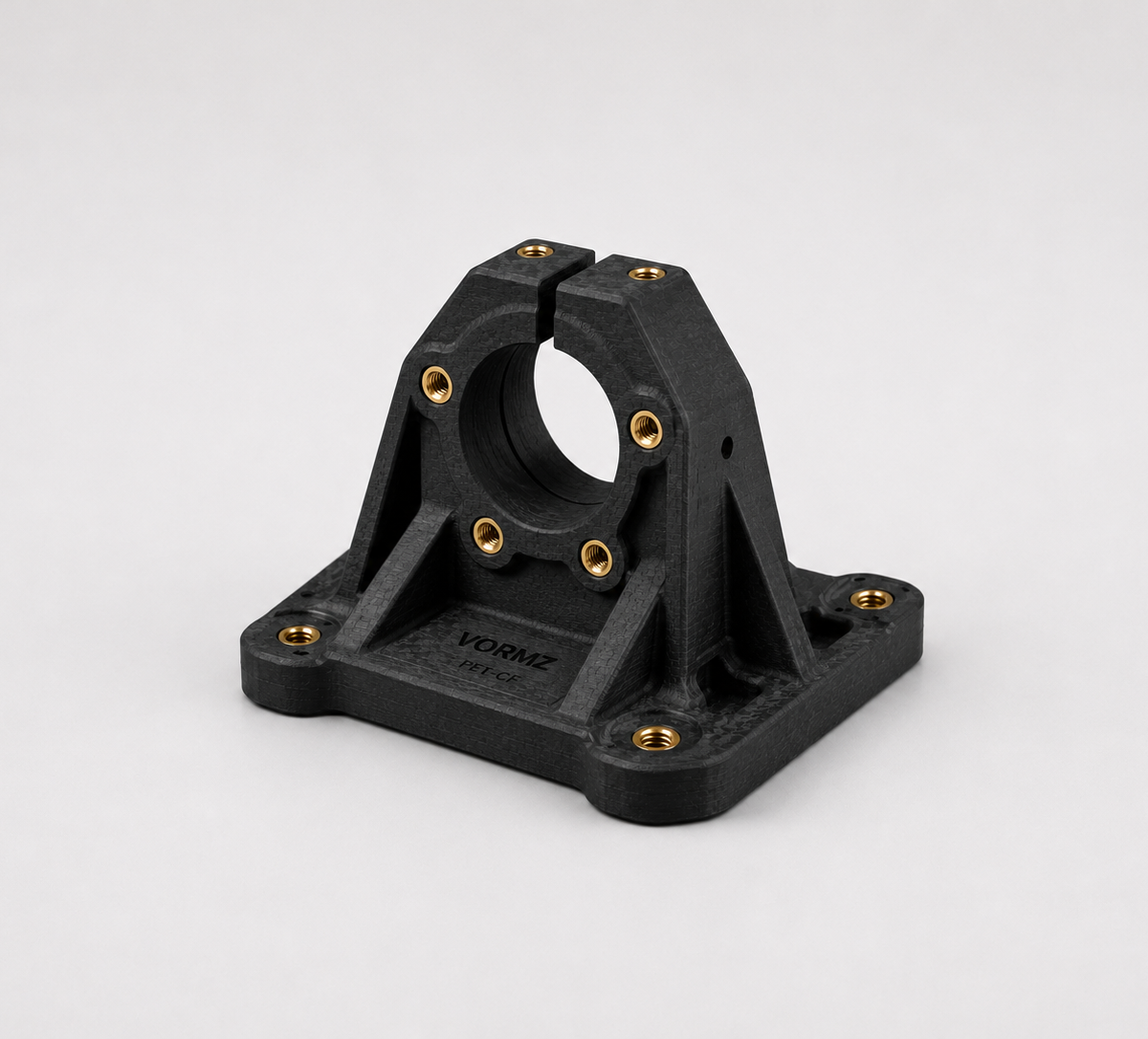

Voor functionele toepassingen worden heat inserts vaak gecombineerd met technische materialen zoals ASA, PET-CF of Nylon.

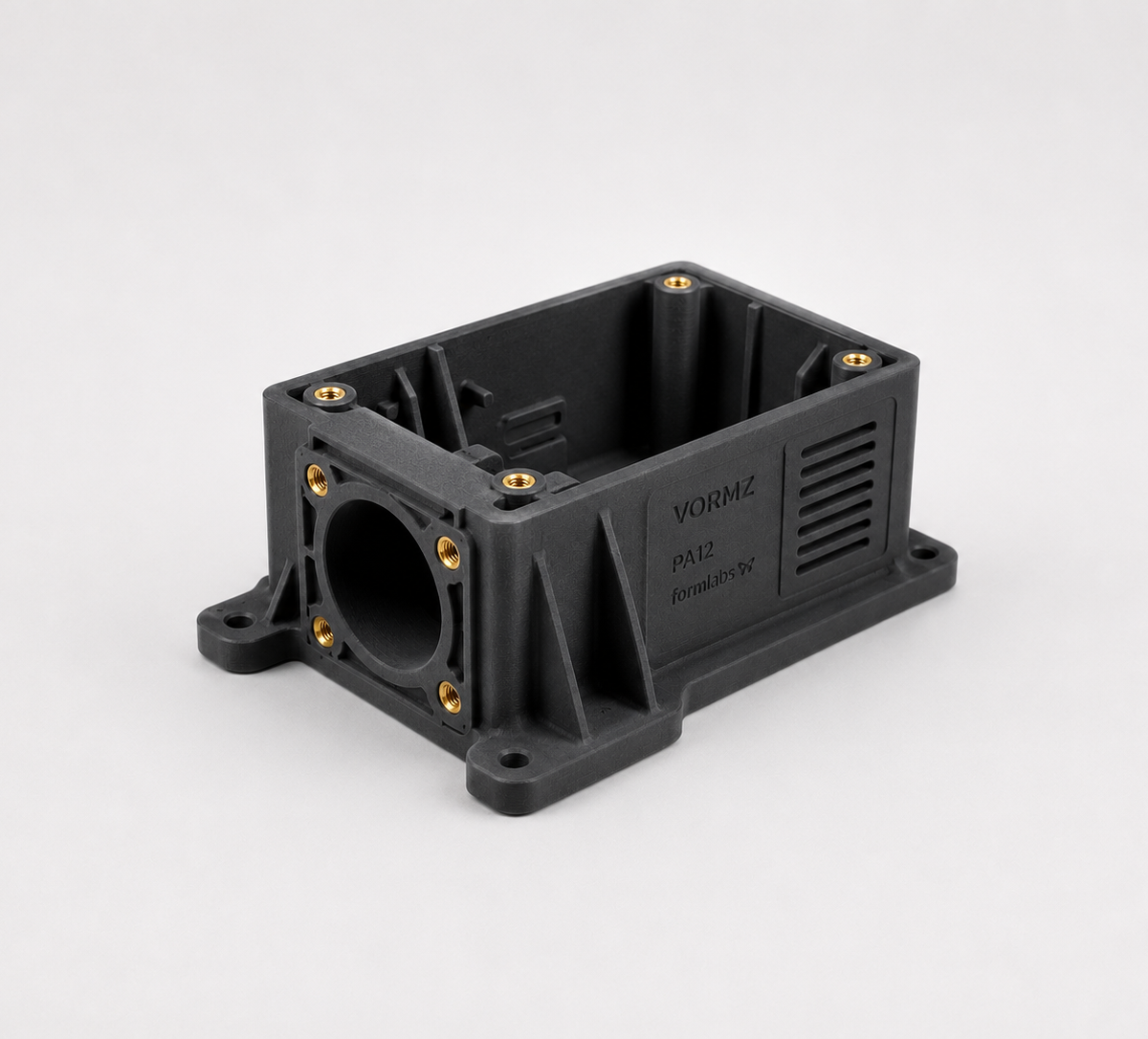

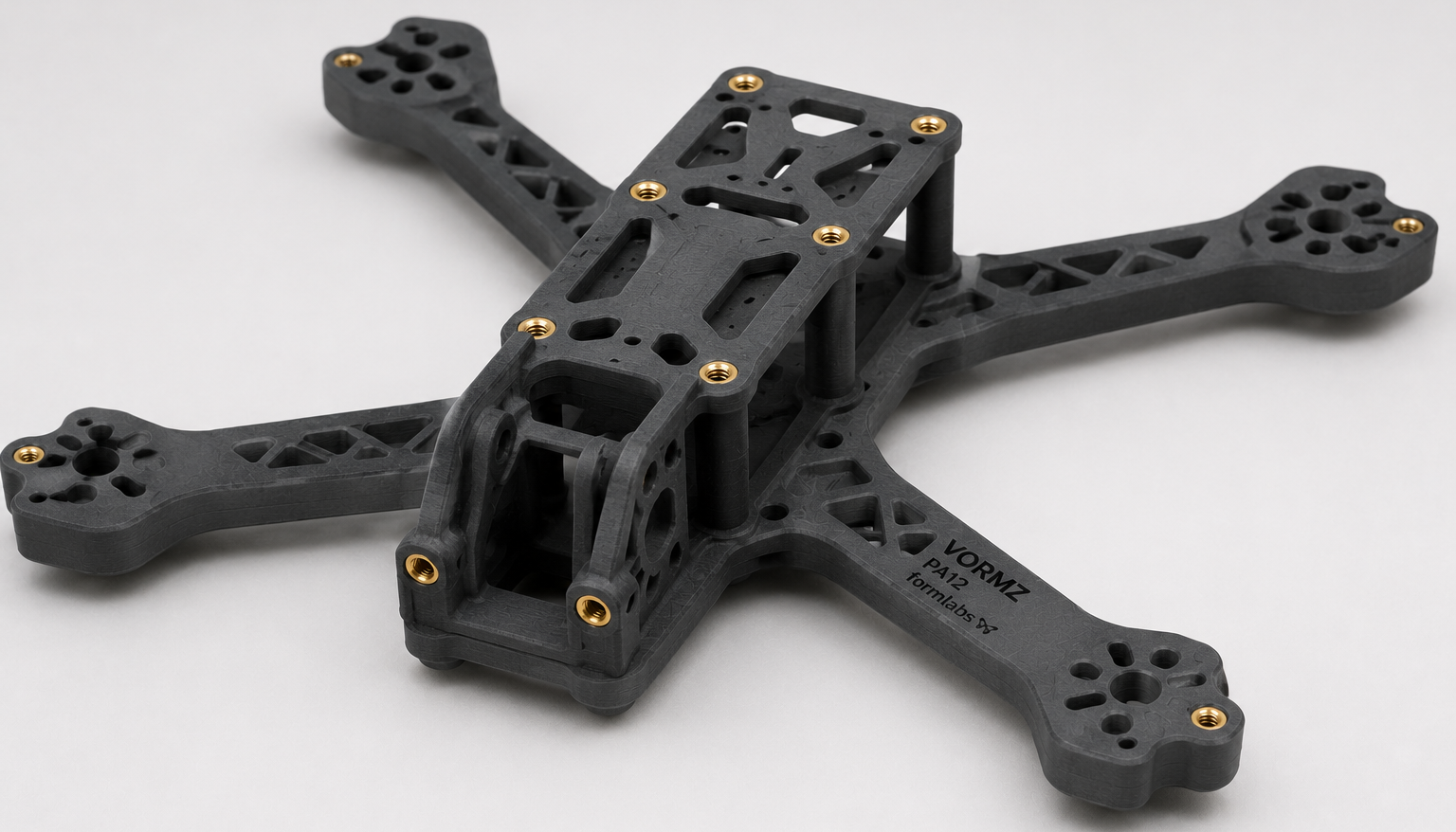

Heat inserts bij SLS PA12 onderdelen
Ook bij SLS 3D printen worden threaded inserts veel toegepast, vooral in PA12 onderdelen. SLS PA12 is sterk, slijtvast en geschikt voor functionele toepassingen.
Veelvoorkomende toepassingen zijn:
- Technische behuizingen
- Machineonderdelen
- Montagepunten
- Functionele prototypes
- Seriematige productie
SLS-materialen zoals PA12 zijn homogener opgebouwd dan FDM-materialen. Daardoor kunnen inserts vaak goed en betrouwbaar worden geplaatst. Daarnaast hebben SLS-onderdelen geen zichtbare printlagen, wat zorgt voor een strakker eindresultaat.
Welke materialen werken goed met heat inserts?
Heat inserts kunnen in verschillende 3D-printmaterialen worden toegepast. De juiste materiaalkeuze hangt af van de toepassing, belasting, temperatuur en gewenste levensduur.
| Geschikte FDM materialen | Geschikte SLS materialen |
|---|---|
| ASA | PA12 |
| ABS | PA12 GF |
| PETG | PA11 |
| Nylon | |
| PC | |
| CF-versterkt |

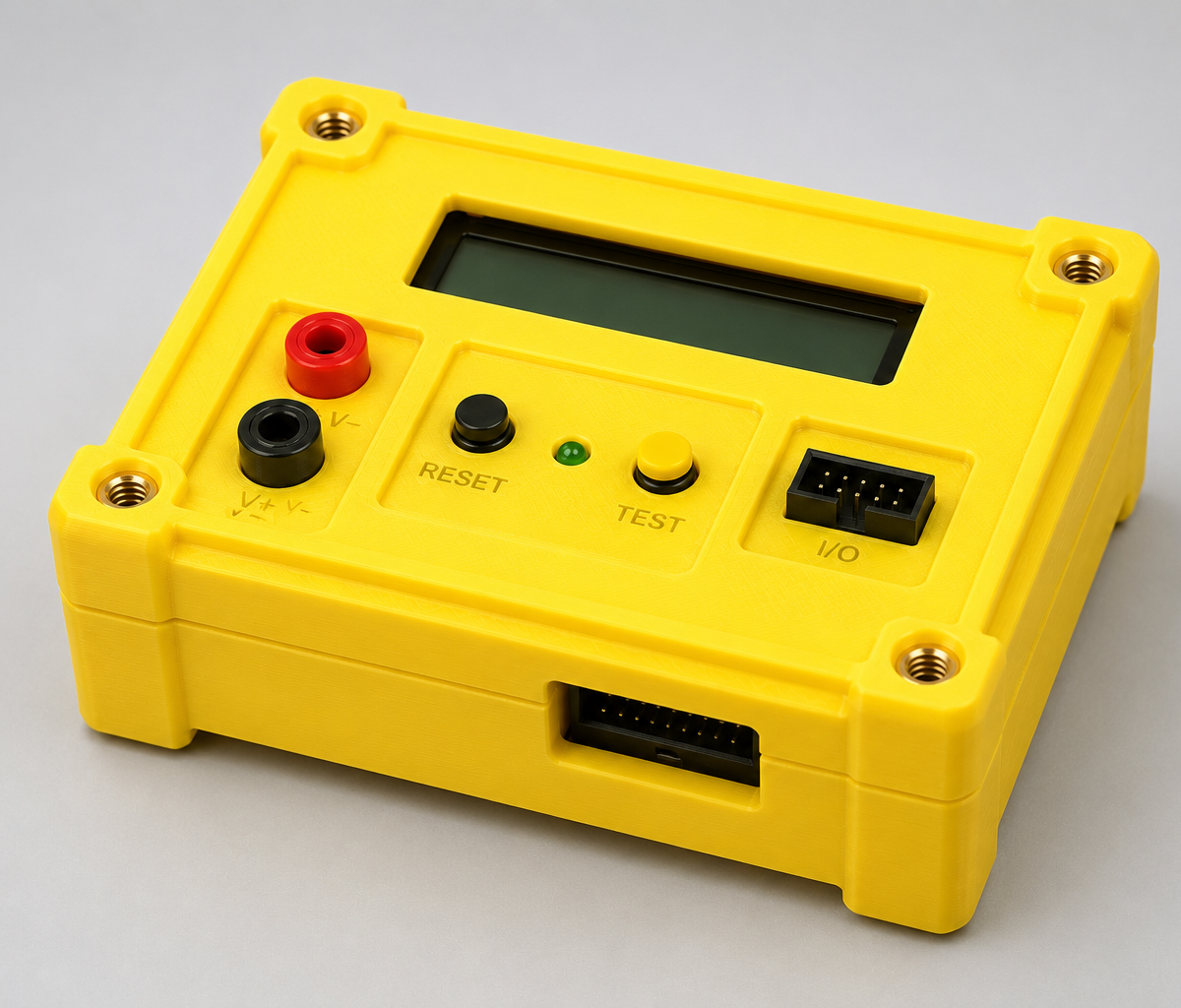

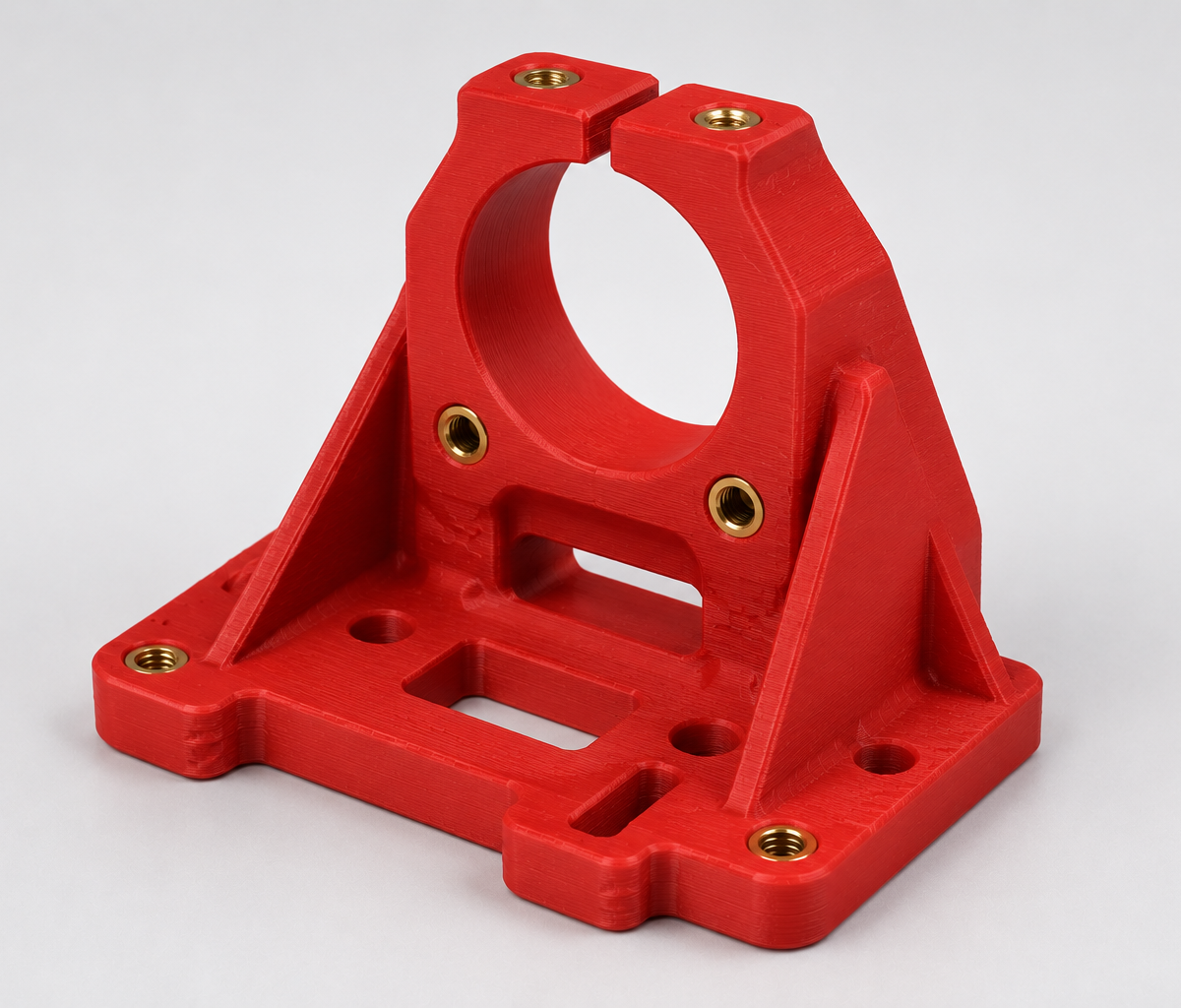

PLA is technisch gezien ook mogelijk, maar minder geschikt voor langdurige mechanische belasting of toepassingen met hogere temperaturen.
Bij Vormz kijken we per toepassing welk materiaal het beste past bij de mechanische belasting, maatvoering en montage-eisen.
Veelgemaakte fouten bij heat inserts
Te weinig materiaal rondom de insert
Wanneer er te weinig kunststof rondom de insert aanwezig is, kan het onderdeel alsnog uitscheuren of vervormen tijdens montage.
Verkeerde temperatuur
Een te hoge temperatuur kan vervorming veroorzaken. Een te lage temperatuur zorgt juist voor onvoldoende hechting tussen kunststof en insert.
Slechte printoriëntatie
Bij FDM heeft de laagopbouw veel invloed op de uiteindelijke sterkte. De oriëntatie van het onderdeel moet daarom worden afgestemd op de belasting van de schroefverbinding.
Inserts te dicht op een rand plaatsen
Wanneer inserts te dicht bij een rand worden geplaatst, neemt de kans op scheurvorming toe. Dit is vooral belangrijk bij kleine onderdelen of dunwandige behuizingen.
Heat inserts voor prototypes, kleine en grote series
Heat inserts worden toegepast in uiteenlopende 3D-geprinte onderdelen. Denk aan technische prototypes, machinebouw, industriële behuizingen, montagecomponenten en kleine, middelgrote en grote series.
Vooral bij seriematige productie zorgen heat inserts voor een betrouwbare en duurzame montageoplossing. Wanneer onderdelen regelmatig gemonteerd en gedemonteerd worden, bieden inserts een veel langere levensduur dan direct schroeven in kunststof.
Bij grotere series wordt de benodigde montagetijd vaak onderschat. Het plaatsen van honderden of duizenden inserts vraagt om een consistente werkwijze, goede toleranties en een ontwerp dat is afgestemd op efficiënte assemblage. Kleine afwijkingen in passing, gatdiameter of montagekracht kunnen bij grotere aantallen veel invloed hebben op kwaliteit, montagetijd en reproduceerbaarheid.
Daarom kijken we bij Vormz niet alleen naar het 3D printen van onderdelen, maar ook naar:
- Materiaalkeuze en wanddiktes
- Optimale gatdiameters en montagebelasting
- Assemblage en seriematige verwerking
- Reproduceerbare kwaliteit
Door onze ervaring met prototypes, kleine series en grotere productieseries kunnen we meedenken over een oplossing die technisch én productiematig schaalbaar is.
Heat inserts laten plaatsen door Vormz
Wil je 3D-geprinte onderdelen laten maken met sterke metalen schroefdraad? Bij Vormz plaatsen we heat inserts in FDM- en SLS-onderdelen voor functionele prototypes, kleine series en grotere productieseries.
Voor grotere aantallen adviseren we meestal om eerst een prototype te maken. Zo kunnen passing, montagekracht, gatdiameter en duurzaamheid goed worden gecontroleerd voordat de volledige productie start.
Benieuwd welke oplossing het beste past bij jouw toepassing? Neem gerust contact met ons op voor advies of een offerte.
Hoe gaat het in zijn werk?
3D ontwerp
We helpen bij het 3D ontwerp voor jouw 3D print, wanneer nodig.
Techniek
Kiezen de juiste 3D print techniek en het juiste materiaal.
3D printen
En gaan direct aan de slag met jouw order!
Heb je nog geen 3D bestand? Vraag het een van onze designers!
Wij kunnen je helpen met het klaarmaken van een volledig werkend 3D bestand!
Veelgestelde vragen over heat inserts
Messing heat set inserts met grove karteling worden veel gebruikt voor FDM-onderdelen. De juiste keuze hangt af van het materiaal, de belasting en de gewenste schroefdraadmaat.
Ja. Heat inserts worden veel toegepast in SLS PA12 onderdelen vanwege de goede sterkte, slijtvastheid en maatvastheid van het materiaal.
In vrijwel alle gevallen zijn threaded inserts sterker en duurzamer dan direct schroeven in kunststof. Vooral bij herhaald monteren en demonteren zijn inserts de betere oplossing.
Voor een M3 heat insert ligt de gatmaat meestal ronde de 4.7 mm. Dit is afhankelijk van het materiaal, de printtolerantie en het type insert.
Ja. Heat inserts zijn juist bedoeld voor toepassingen waarbij onderdelen vaker geopend en gesloten worden.
